SDM30N60FA
智能功率模塊(IPM) 600V/30A 三相全橋驅動

SDM30N60FA是高度集成、高可靠性的3相無刷直流電機驅動電路，主要應用于中低功率的變頻驅動，如伺服器、變頻器、空調等。其內置了6個低損耗的IGBT管和3個高速半橋高壓柵極驅動電路。

SDM30N60FA內部集成了欠壓、短路、溫度輸出等各種電路，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SDM30N60FA采用了高絕緣、易導熱的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的應用場合。

主要特點

  • 內置6個600V/30A的低損耗IGBT；

  • 內置高壓柵極驅動電路；

  • 內置欠壓保護、過流保護和溫度輸出；

  • 內置自舉二極管；

  • 完全兼容3.3V和5V的MCU的接口，高電平有效；

  • 3個獨立的負直流端用于變頻器電流檢測的應用；

  • 報警信號：對應于低側欠壓保護和短路保護；

  • 封裝體采用DBC設計，熱阻極低；

  • 絕緣級別：2500Vrms/min。


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDM30N60FA DIP-29A SDM30N60FA 無鹵 料管
內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM30N60FA PDF 315 2023-02-09 SDM30N60FA 簡要版說明書

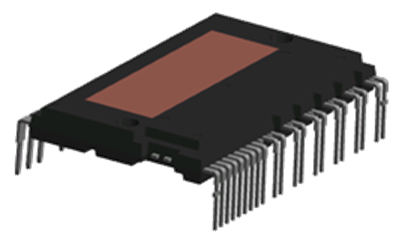

封裝外形圖
