SA2576是一款50KHz固定頻率的PWM DCDC穩壓電源轉換器。它具有3A輸出電流驅動能力，高效率、低紋波、高線性調整率和負載調整率等特點。該芯片采用PWM調制模式，能夠調節占空比線性范圍0~100%。

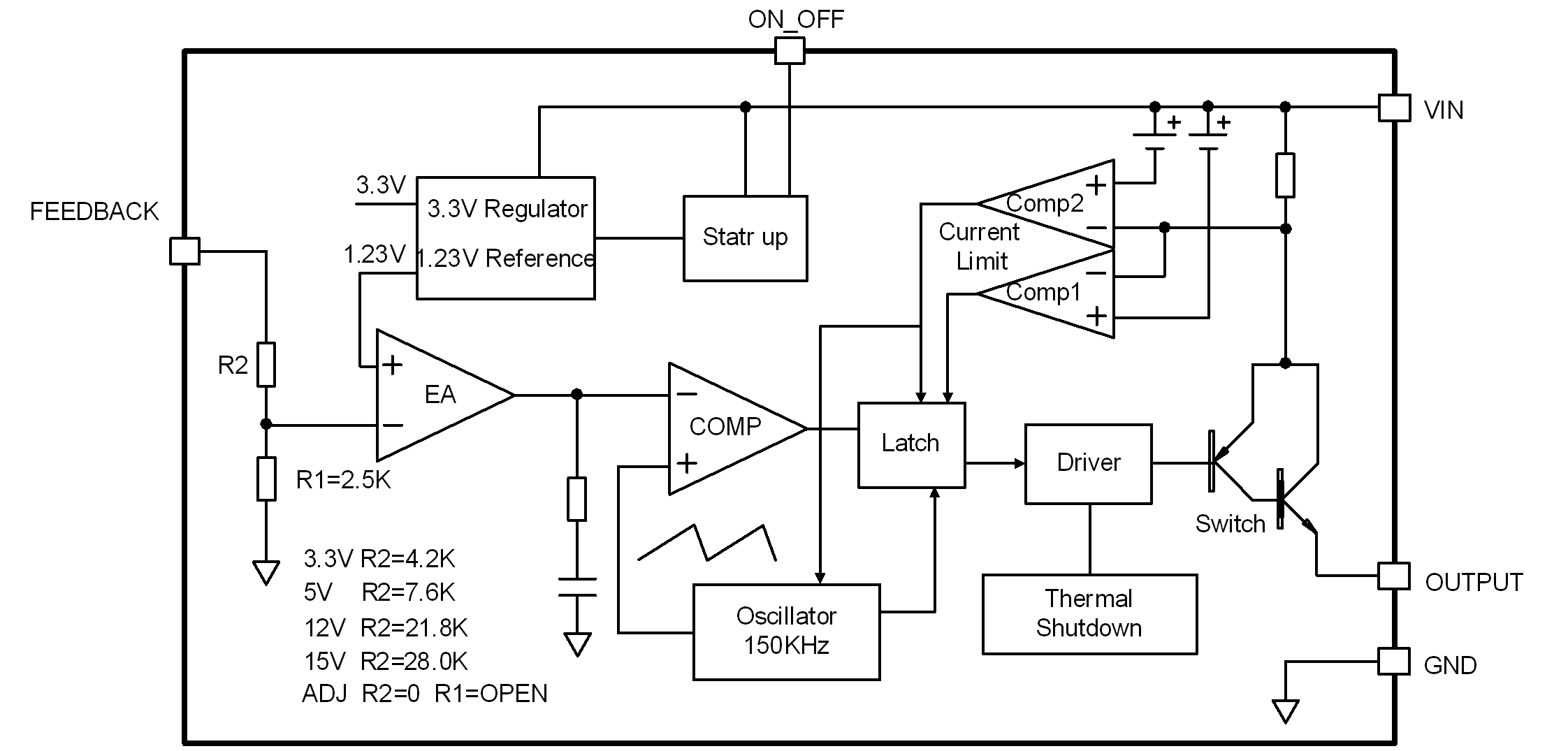

SA2576內置固定頻率振蕩器和頻率補償模塊，其使用十分簡單，僅需要極少量的外部元器件。此外，該芯片還內置帶遲滯功能的使能、過溫保護、過流保護和刺激過流保護等功能。當次級過流保護發生時，芯片內置降頻功能使工作頻率由150KHz降到了50KHz。
4.5V到40V輸入電壓范圍
穩壓輸出有3.3V、5V、12V、15V和輸出可調節版本，輸出可調節版本調節范圍為1.23V到37
占空比可調節范圍0~100%
最小飽和壓降1.5V
50KHz固定工作頻率
3A固定電流輸出能力
ON_OFF遲滯開關功能
內置過溫保護、過流保護
內置頻率補償功能
高工作效率、線性調整率和負載調整率
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

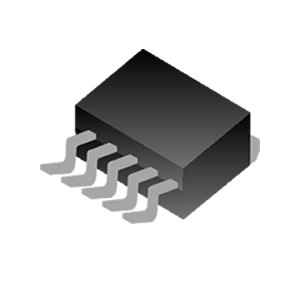

| SA2576S-ADJ | TO-263-5L | 2576S-ADJ | 無鹵 | 料管 | |
| SA2576S-3.3 | TO-263-5L | 2576S-3.3 | 無鹵 | 料管 | |
| SA2576S-5.0 | TO-263-5L | 2576S-5.0 | 無鹵 | 料管 | |
| SA2576S-12 | TO-263-5L | SA2576S-12 | 無鹵 | 料管 | |
| SA2576S-15 | TO-263-5L | 2576S-15 | 無鹵 | 料管 | |
| SA2576S-ADJTR | TO-263-5L | 2576S-ADJ | 無鹵 | 料管 | |
| SA2576S-3.3TR | TO-263-5L | 2576S-3.3 | 無鹵 | 編帶 | |
| SA2576S-5.0TR | TO-263-5L | 2576S-5.0 | 無鹵 | 編帶 | |
| SA2576S-12TR | TO-263-5L | 2576S-12 | 無鹵 | 編帶 | |
| SA2576S-15TR | TO-263-5L | 2576S-15 | 無鹵 | 編帶 |
