SD42560
降壓/升壓/升降壓模式的LED驅動芯片

SD42560是PWM控制、功率開關內置的LED驅動芯片?？商峁┙祲盒停╞uck）/升壓型/升降壓型（buck-boost）三種模式的驅動。內置溫度保護電路，限流電路，過壓保護電路和PWM調光電路，在較寬輸入電壓范圍內，具有良好的線性調整率和負載調整率。

SD42560采用電流模式控制，環路結構簡單穩定，具有快速的瞬態響應，恒流特性好。SD42560具有出色的轉換效率：降壓模式最高可達96%，升降壓模式最高可達到83％，升壓模式最高可達95％。


主要特點

  • 5~36V的輸入電壓范圍

  • 最大1A的輸出電流（BUCK 模式）

  • 0.3?的內置功率MOSFET

  • PWM調光功能

  • 280kHz的固定開關頻率

  • 輸入/輸出電壓變化時，負載電流變化范圍在±3％之內

  • 串接多個LED時，效率可以達到96％以上

  • 過溫保護

  • 每周期的過流保護

  • 輸出過壓保護（升壓或升降壓模式）


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注

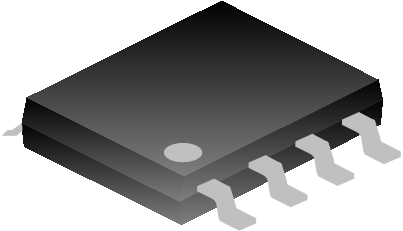

SD42560 SOP-8-225-1.27 SD42560 無鉛 料管
SD42560TR SOP-8-225-1.27 SD42560 無鉛 編帶
SD42560E ESOP-8-225-1.27 SD42560E 無鉛 料管
SD42560ETR ESOP-8-225-1.27 SD42560E 無鉛 編帶
內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD42560 PDF 319 2023-12-05 SD42560 簡要版說明書
