SC7A20 是一款高精度 12bit 數字三軸加速度傳感器芯片，內置功能 更豐富，功耗更低，體積更小，測量更精確。
芯片通過 IC2/SPI 接口與 MCU 通信，加速度測量數據以中斷方式或 查詢方式獲取。INT1和INT2中斷管腳提供多種內部自動檢測的中斷信號， 適應多種運動檢測場合，中斷源包括 6D/4D 方向檢測中斷信號、自由落體 檢測中斷信號、睡眠和喚醒檢測中斷信號、單擊和雙擊檢測中斷信號。芯 片內置高精度校準模塊，對傳感器的失調誤差和增益誤差進行精確補償。 ±2G、±4G、±8G 和±16G 四種可調整的全量程測量范圍，靈活測量外 部加速度，輸出數據率 1HZ 和 400HZ 間可選。
芯片內置自測試功能允許客戶系統測試時檢測系統功能，省去復雜的 轉臺測試。芯片內置產品傾斜校準功能，對貼片和板卡安裝導致的傾斜進 行補償，不占系統資源，系統文件升級不影響傳感器參數
寬電壓范圍 1.71V-3.6V
1.8V 兼容數字 IO 口
低功耗模式下電源電流低至 2μA
±2G/±4G/±8G/±16G 動態全量程范圍
12bit 有效數據(HR)
IC2/SPI 數字輸出接口
6D/4D 方向檢測
自由落體檢測
單擊雙擊檢測及運動檢測
可編程中斷生成電路
內嵌自測試功能
內嵌 FIFO
10000g 高 G 抗擊能力
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

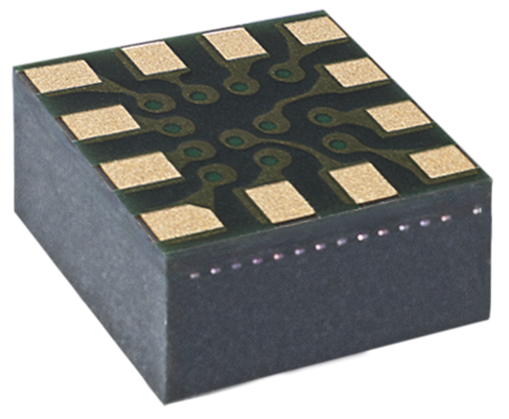

| SC7A20 | LGA-12-2x2x1.0 | 無 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SC7A20 | 259 | 2024-01-11 | SC7A20 簡要版說明書 |
